Produktbeskrivelse
Demotorkerne laserskæremaskineer specielt designet til høj-hastighed, høj-præcision, formløs laserskæring af forskellige motorstator- og rotorkerner (siliciumstålplader/elektrisk stål), hvilket muliggør hurtig prototyping og fleksibel masseproduktion af kerner til alt fra nye energidrevne motorer til industrielle servomotorer.

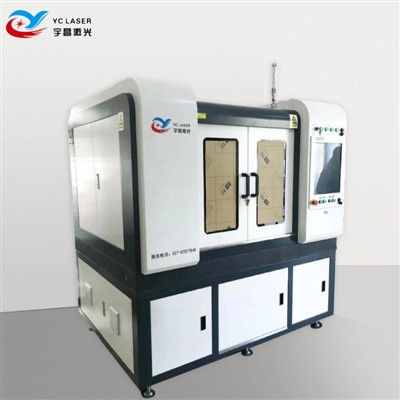

Introduktion af udstyr
Dette udstyr er udstyret med en marmorpræcisionsplatform og en lukket portal--lignende struktur, der giver fremragende stivhed, stødmodstand og høj-hastighedsstabilitet. Den bruger også en importeret lineær magnetisk levitationsmotor, en 0,5µm høj-præcisionsgitterlineal og et fuldt lukket-bus-CNC-system, hvilket resulterer i hurtig respons, høj præcision og lav vedligeholdelse.
Fordele
Ingen mugomkostninger
Ingen forme påkrævet, enkelt-produktion muligt, velegnet til prototypeudvikling, små-batchtilpasning og multi-samproduktion-.
Øjeblikkelig skift
Designændringer træder i kraft øjeblikkeligt; skift til nye produkter kræver kun få minutter af softwarejusteringer, hvilket forkorter leveringscyklusser markant.
Højt materialeudbytte
Intelligent materiale routing-algoritme opnår større end eller lig med 80% materialeudnyttelse, væsentligt bedre end traditionel stempling.
Ubegrænset geometri
Opnår nemt komplekse geometriske funktioner, såsom trapezformede riller, magnetiske broer og tre-dimensionelle oliekanaler, og bryder igennem de fysiske begrænsninger af forme.
Stille og rent
Ingen støjstøj eller vibrationer, hvilket resulterer i et mere støjsvagt og sikkert arbejdsmiljø, der opfylder moderne smarte fabriksstandarder.
Tekniske data
|
Punkt |
Parameter |
|
Laser bølgelængde |
1060-1080nm |
|
Laser udgangseffekt |
1000W-3000W (valgfrit) |
|
Maks. skæreområde |
600*600 mm (valgfrit) |
|
Præcision af gentagen positionering af X/Y-aksen |
±5µm |
|
Behandlingshastighed |
0-500 mm/s |
|
Maksimal acceleration |
1.5G |
|
Arbejdsbord præcision |
Mindre end eller lig med 0,015 mm |
|
Transmissionstilstand |
Importeret lineær motor +0.5µm gitterlineal |
|
Hele maskinens kraft (ingen blæser) |
Mindre end eller lig med 8KW |
|
Samlet vægt af hele maskinen |
Omkring 1800 kg |
|
Udvendig dimension (længde*bredde*højde) |
1800*1470*1890 mm (Til reference) |
Anvendelsesindustrier
1. Nye energikøretøjsdrivmotorer
- Statorkerne: Høj-bearbejdning af komplekse rektangulære og trapezformede slidser
- Høj-rotorkerne: Integreret bearbejdning af magnetspalter, magnetiske broer, balancehuller og vægt-reduktionshuller
2. Industriel servo og præcisionsmikromotor
- Gearbearbejdning: Minimum tandbredde på 0,15 mm, der opfylder kravene til mikromotorer
- Hurtig prototyping: Fuldfør hele processen fra tegning til monteringsbekræftelse inden for 48 timer.
